90度PA尼龙弯接头内锁扣插式格兰头接入设备箱体的应用与安装指南

一、产品概述

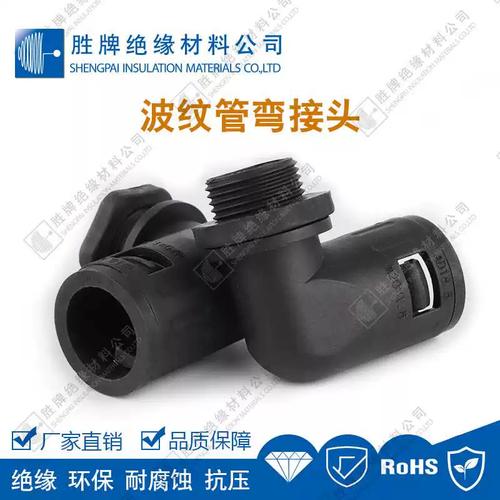

90度PA尼龙弯接头内锁扣插式格兰头是一种专为设备箱体线缆接入设计的直角连接器。它采用高品质PA尼龙材料制成，具有优异的耐腐蚀、抗老化及绝缘性能。该格兰头一端为插式内锁扣结构，可直接插入设备箱体预留的PG/M内螺纹孔中，实现快速、稳固的安装；另一端为90度弯头，便于线缆在狭小空间内转向布设，有效避免线缆过度弯曲。

二、结构特点

1. 90度弯头设计：节省安装空间，尤其适用于箱体内部空间受限或需侧向出线的场合。
2. 内锁扣插式连接：插入箱体孔位后，内部锁扣自动卡紧，无需额外螺母固定，安装快捷且抗拉拔力强。
3. PG/M内螺纹接口：与设备箱体上标准的PG或M螺纹孔完美匹配，确保连接的密封性和机械强度。
4. PA尼龙材质：轻量化、耐化学腐蚀、耐温范围广（通常-40℃至+100℃），适合多种工业环境。
5. 密封结构：配用O型密封圈或密封垫，防护等级可达IP68，有效防尘防水。

三、接入设备箱体的安装步骤

1. 准备阶段

• 确认设备箱体上的开孔为PG或M规格内螺纹，并清洁孔口去除毛刺。
• 检查格兰头密封圈是否完好，并套入格兰头螺纹端。

2. 安装格兰头

• 将格兰头螺纹端对准箱体孔位，顺时针旋入，直至用手拧紧。
• 若需更高密封性，可使用扳手适度拧紧（注意不要过度用力，以免损坏尼龙螺纹）。

3. 插入线缆

• 将线缆依次穿过格兰头的锁紧帽、密封夹紧圈及主体。
• 根据需要的长度剥去线缆外皮，露出芯线。

4. 锁紧与固定

• 将线缆推入格兰头内部，直到感觉到内锁扣卡住线缆护套（插式内锁扣会提供清晰的“咔哒”反馈）。
• 旋紧锁紧帽，压紧密封圈，实现线缆的轴向密封和抗拉固定。

5. 最终检查

• 轻轻回拉线缆，确认内锁扣已锁紧，线缆不会脱出。
• 检查弯头方向是否合理，避免线缆过度弯折。

四、应用优势

• 快速维护：插式内锁扣设计允许快速拆卸和重新连接，方便设备检修。
• 空间优化：90度弯头降低设备整体高度，适合密集安装的机柜、控制箱。
• 可靠密封：IP68防护等级确保在潮湿、多尘环境中长期稳定运行。
• 广泛兼容：提供PG7、PG9、PG11、PG13.5、PG16及M12、M16、M20等多种规格，适配不同线径和箱体接口。

五、注意事项

• 安装时避免超过格兰头规定的线缆外径范围，以免密封失效或锁扣无法卡紧。
• 在户外或高湿度环境使用时，建议定期检查密封圈老化情况并及时更换。
• 若箱体壁厚较大，需确认螺纹有效旋合长度足够，必要时选用加长螺纹型。
• 不建议在强酸、强碱或高温超过100℃的环境中使用标准PA尼龙产品，可选用特殊材料型号。

六、

90度PA尼龙弯接头内锁扣插式格兰头以其便捷的插拔锁紧、直角转向和可靠的密封性能，成为设备箱体线缆接入的理想选择。正确安装和维护可显著提升线缆连接的稳定性和设备运行的安全性。
